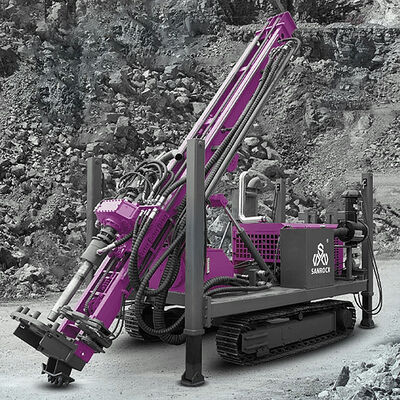

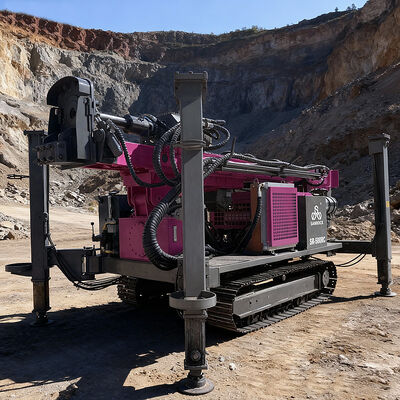

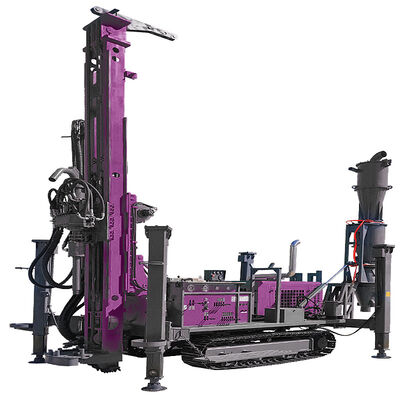

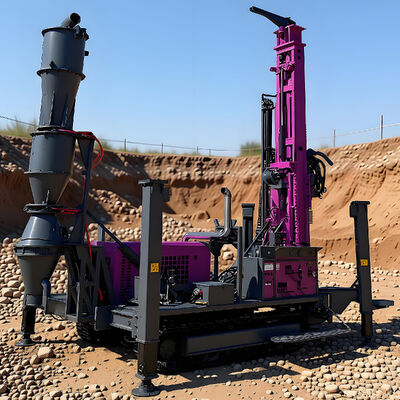

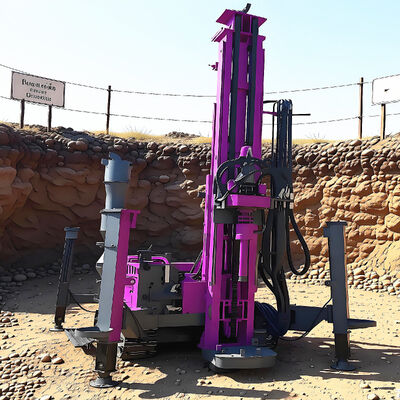

광업 RC 코어 드릴링 장비의 작동 원리
역순환(RC) 코어 드릴링 장비 시스템은 광물 탐사에서 효율적이고 지속적이며 고품질의 샘플 회수를 위해 설계되었습니다. 핵심 원리는 샘플 흐름에서 절단 매체를 분리하는 폐쇄 루프, 이중벽 드릴 파이프 시스템을 기반으로 하여 오염되지 않은 대표적인 코어 샘플을 보장합니다.
이중벽 드릴 스트링: 시스템은 외부 파이프와 내부 튜브로 구성된 동심 드릴 파이프를 사용합니다. 이들 사이의 고리는 드릴링 유체(일반적으로 압축 공기 또는 공기와 폼의 조합)의 하향 통로 역할을 하는 반면, 내부 튜브는 절단 및 코어 샘플의 상향 통로 역할을 합니다.
역순환 흐름: 시추 유체(공기)는 외부 파이프와 내부 파이프 사이의 고리를 따라 아래로 강제로 이동합니다. 구멍 바닥에서 중공면 RC 해머나 비트로 들어가 암석을 분쇄합니다.
샘플 회수: 공기의 운동 에너지와 고속 상향 흐름이 결합되어 암석 절단부와 작은 직경의 코어 조각을 즉시 포착합니다. 이 샘플이 포함된 공기 흐름은 고속(일반적으로 15-25m/s)으로 내부 튜브 위로 배출됩니다.
분리 및 수집: 고속 공기와 시료 혼합물이 표면에 도달하여 대구경 사이클론이나 시료 수집 시스템을 통과합니다. 여기서 운동 에너지가 감소하여 암석 조각과 먼지가 샘플 백이나 분할기에 떨어지게 됩니다. 그런 다음 공기가 필터링되어 방출되거나 재순환됩니다.
주요 이점: 이 방법은 거의 연속적이고 오염되지 않은 샘플 컬럼을 생성합니다. 샘플은 밀봉된 내부 튜브 위로 이동하기 때문에 시추공 상부 벽의 물질과 혼합되는 것(동굴 오염)으로부터 보호되어 광물 자원 추정을 위한 매우 정확한 등급 제어를 제공합니다.
건설/시추 공정 흐름
채광 RC 코어링 프로젝트의 운영 순서는 체계적이고 효율적인 작업 흐름을 따릅니다.
1단계: 현장 준비 및 장비 설정
드릴 패드를 청소하고 수평을 맞추십시오.
RC 드릴 장비와 지원 장비(공기 압축기, 부스터, 샘플 시스템)를 배치합니다.
모든 호스(공기, 물)와 전원을 연결하세요. RC 해머/비트를 사용하여 초기 이중벽 드릴 스트링을 조립합니다.
2단계: 드릴링 및 연속 샘플링
드릴링 시작: 해머가 고압 공기에 의해 활성화되는 동안 상단 드라이브가 드릴 스트링을 회전시킵니다.
샘플 수집: 드릴링은 표준 막대 길이(예: 6m 또는 9m)로 진행됩니다. 각 로드 끝에서 드릴링이 일시 중지됩니다.
샘플 회수: 완성된 막대 길이의 샘플을 사이클론을 통해 샘플 백으로 불어 넣습니다. 가방에는 깊이 간격(예: 0-6m, 6-12m)으로 라벨이 붙어 있습니다.
프로세스 계속: 새 막대가 스트링에 추가되고 드릴링이 재개됩니다. 이 프로세스는 지속적으로 반복되어 실시간 깊이별 지질 데이터를 제공합니다.
3단계: 코어 드릴링 통합(선택 사항이지만 공통)
상세한 지질학 및 야금을 위해 온전한 코어가 필요한 섹션의 경우 시스템을 조정할 수 있습니다.
RC 해머가 회수되고 유선 코어 배럴 시스템이 이중벽 스트링을 통해 배치됩니다.
기존의 다이아몬드 팁 코어 배럴을 낮추어 단단한 코어를 절단하는 데 사용합니다. 회수 후 RC 드릴링을 즉시 재개할 수 있습니다.
4단계: 완료 및 동원 해제
목표 깊이에 도달하면 드릴 스트링이 구멍 밖으로 나옵니다.
구멍은 일반적으로 환경 및 안전 규정에 따라 밀봉되거나 그라우팅됩니다.
장비를 분해, 청소하고 다음 현장으로 운반할 준비를 합니다.
5단계: 시료 취급 및 데이터 관리
샘플 백을 기록하고 무게를 측정한 후 실험실로 보낼 준비를 합니다.
DTH(Down-the-Hole) 지질학은 절단면을 관찰하는 지질학자가 실시간으로 기록하므로 즉각적인 현장 결정이 가능합니다.
요약
채광 RC 코어 드릴링은 역순환의 속도와 비용 효율성을 코어링 샘플 품질과 결합합니다. 격리된 상향 시료 이동 원리와 적응 가능한 프로세스 흐름 덕분에 현대 광물 탐사에서 신속하고 안정적인 등급 관리 및 자원 정의를 위한 주요 방법이 되었습니다.
제품 설명
|
드릴링 용량
|
드릴링 깊이(m)
|
500
|
|
구멍 직경(mm)
|
140-400
|
|
드릴 파이프 직경(mm)
|
76/89/102/114
|
|
드릴 파이프 길이(m)
|
1.5/2/3
|
|
축압(kN)
|
100
|
|
드라이브 헤드
|
회전 토크(Nm)
|
8000-12000
|
|
회전속도(rpm)
|
40-160
|
|
스트로크(m)
|
1.7-3.5
|
|
리그 양력(kN)
|
300
|
|
공급능력(kN)
|
150
|
|
급속한 상승 속도(m/min)
|
20
|
|
빠른 이송속도(m/min)
|
40
|
|
전원 장치
|
정격출력/속도(kW/rpm)
|
132/2400
|
|
도구 윈치 용량
|
양력(kN)
|
20
|
|
공기 압축기
|
공기압(MPA)
|
1.7-3.5
|
|
공기소비량(m³/min)
|
17-42
|
|
해머 장착(역순환)
|
중압 및 고압 시리즈
|
|
크롤러 섀시
|
걷는 속도(km/h)
|
2.5
|
|
상승 각도(°)
|
30
|
|
차원
|
운송량(mm)
|
6450*2100*2700
|
|
작업(mm)
|
4500*4000*7000
|
|
무게
|
중량(t)
|
12
|
|
이것은 협력 협상, 계약 체결 및 사진 촬영을 위해 우리 회사에 온 해외 고객의 일부일뿐입니다.
우리는 협상과 협력을 위해 우리 회사에 오는 더 많은 해외 고객을 환영합니다.
회사 프로필
Quzhou Sanrock Heavy Industry Machinery Co.,Ltd는 2017년에 설립되어 연구, 제조 및 판매 능력을 갖추고 광산 분야, 지질 탐사, 우물 분야 및 엔지니어링 건설 분야 산업의 핵심 기업으로 빠르게 발전하고 있습니다.
Sanrock 제품은 현재 다음과 같은 10종 이상을 포괄합니다.
광산 드릴링 장비 엔지니어링 드릴링 장비
지하 드릴링 장비 태양 파일 드릴링 장비
우물 드릴링 장비 로타리 드릴링 장비
코어 드릴링 조작 공기 압축기
우리는 ISO 9001 및 CE 인증서를 통해 품질 관리를 보장하는 다양한 솔루션을 제공하기 위해 이러한 분야에서 다년간의 경험을 보유하고 있습니다. 우리는 또한 다양한 고객의 요구에 부응할 수 있는 우수한 엔지니어 및 판매 팀을 보유하고 있습니다.
또한 고객이 장비를 사용하는 동안 걱정할 필요가 없도록 현장 설치 안내, 작동 교육 및 정기적인 유지 관리 서비스를 포함한 포괄적인 애프터 서비스 지원을 제공합니다.
우리 Sanrock은 고객과 손을 잡고 더 나은 미래를 만들고 싶습니다!
이것은 협력 협상, 계약 체결 및 사진 촬영을 위해 우리 회사에 온 해외 고객의 일부일뿐입니다.
우리는 협상과 협력을 위해 우리 회사에 오는 더 많은 해외 고객을 환영합니다.
1. 우리에게서 무엇을 구입할 수 있나요?
DTH 드릴링 장비, 통합 DTH DTH 드릴링 장비, 코어 드릴링 장비, 고속도로 파일 드라이버, 태양 파일 드라이버, 앵커 파일 드라이버, 회전 드릴 장비, 최고 해머 드릴 장비, 지하 점보 드릴 장비, DTH 해머, 드릴 로드, 나사 공기 압축기, 우물 드릴링 장비, 트럭 탑재 우물 드릴링 장비, 나사 공기 압축기, 피스톤 공기 압축기, 공압 착암기, 드릴 비트, 트리콘 비트, 예비 부품.
2. 완전한 기계 및 드릴링 도구에 대한 설계 도면 및 사용자 정의 서비스를 제공합니까?
귀하의 기술 사양이나 프로젝트 배경 세부 정보를 제공해 주시면 귀하의 요구 사항에 따라 맞춤형 제안을 개발할 준비가 되어 있습니다.
여기에는 DWG, PDF, STEP, IGES 등 다양한 형식으로 제공되는 2D 및 3D 설계 도면이 포함됩니다.
당사의 엔지니어링 팀은 고객의 특정 운영 요구 사항, 지질 조건 및 성능 목표를 충족하는 맞춤형 솔루션을 전문적으로 개발합니다.
3. 배송은 어떻게 되나요? 복용량은 얼마나 걸리나요?
A: 대량 또는 무거운 제품의 경우 해상 운송 또는 육상 운송으로 배송됩니다. 배송 효율성은 배송하려는 국가 및 도시에 따라 다릅니다. 작고 섬세한 제품의 경우 DHL, UPS, Fedex 또는 TNT로 배송됩니다. 배송 전에 원하는 배송 방법을 지정할 수도 있습니다.
4. 품질 관리는 어떻습니까? A: 우리는 경험이 풍부한 QC를 보유하고 있습니다. 배송 전에 모든 주문에 대해 엄격한 검사와 테스트가 진행됩니다.
