작동 원리

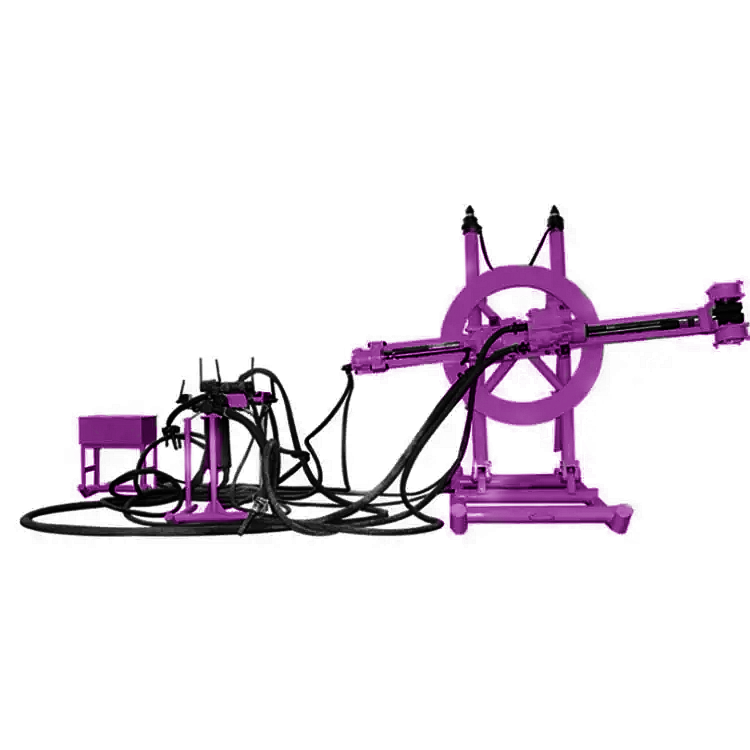

디스크형 드릴 프레임은 소단면 광산 갱도에서 SR90형 레일 가이드 독립 유압 로터리 록 드릴의 사용에 적응하도록 설계 및 제조된 보조 장치입니다. 압축 공기를 동력으로 사용하여 드릴링 시 록 드릴의 밀고 위치를 잡는 기능을 수행합니다. 압축 공기는 주 흡입 밸브, 오일 미스트 윤활기, 다양한 제어 밸브를 통과하여 각 움직이는 부분에 도달하여 록 드릴링 과정의 순환 작동을 달성합니다.
구조적 특징 이 드릴 프레임은 구조가 간단하고 분해 및 운반이 용이하며 안전하고 안정적으로 작동하며 효율성이 높습니다. 전체 드릴 프레임은 드릴 프레임 연결부, 프로펠러 연결부 및 작동 플랫폼 연결부의 세 부분으로 구성됩니다. 드릴 프레임 연결부는 주로 에어 탑, 디스크 및 하단 스키드의 세 부분으로 구성됩니다. 프로펠러 조인트는 브레이징 장치, 가이드 레일, 슬라이드 시트 및 추진 모터의 네 부분으로 구성됩니다. 콘솔 어셈블리에는 제어 밸브 및 오일 미스트 윤활기와 같은 주요 구성 요소가 포함됩니다.
드릴 프레임 부품을 작업 지점으로 운반한 후 하단 쇠지렛대, 에어 탑, 디스크 및 프로펠러 순서로 조립해야 합니다. 각 부품을 청소하고 닦아 깨끗하게 하고 그리스를 바르고 조여야 합니다. 주 공기 흡입구와 수도관을 제어 콘솔에 연결하기 전에 모든 모래와 진흙을 불어내야 합니다. 모든 호스도 드릴 프레임의 해당 부품에 연결하기 전에 불어내어 모래, 진흙 및 기타 이물질이 기계 부품에 들어가지 않도록 해야 합니다.
1. 사용하기 전에 필요한 모든 준비를 해야 합니다. 도구, 각도기, 조명 도구 및 엔진 오일이 모두 있는지 확인하고 충분한 자격을 갖춘 드릴 비트를 준비합니다.
2. 위치 지정 및 재배치: 록 드릴의 총 구멍의 설계 요구 사항에 따라 드릴 프레임을 터널의 중심선 및 총 구멍 배치선에 맞춰야 합니다. 디스크의 평면은 배치선과 평행해야 합니다. 그렇지 않으면 효과에 영향을 미칩니다. 드릴 프레임을 이동하기 전에 바닥을 들어 올리거나 밀어 슬래그 표면을 덮어야 합니다. 바닥판에 많은 실트가 있는 경우 나무판을 판의 실트 부분에 놓고 쇠지렛대 또는 견인 윈치로 드릴 프레임을 다른 배치선으로 이동할 수 있습니다.
제품 설명
|
유형
|
로터리 드릴링 장비
|
|
제품 이름
|
드릴링 장비
|
|
적용 가능
|
건축 에너지, 광업, 보어홀 드릴링 장비
|
|
|
매개변수
|
모델 SR90
|
모델 SR150
|
|
드릴 구멍 직경
|
50-80mm
|
80-140mm
|
|
최대 드릴 구멍 깊이
|
35m
|
180m
|
|
생크 모델
|
φ38mmx90mm
|
|
|
충격력
|
≥225J
|
15000N
|
|
충격 주파수
|
≥34HZ
|
60rpm
|
|
드릴 로드의 출력 토크
|
≥140NM
|
1500-2000NM
|
|
작업 가능한 터널 치수
|
2.2m x 2.2m - 3.0m x 3.0m
|
2.2m x 2.2m - 3.0m x 3.0m
|
|
총 공기 소비량
|
≤225L/s
|
120-350L/s
|
|
드릴링 각도
|
0-360도
|
0-360도
|
|
장착
|
없음 (수동 휴대)
|
두 바퀴 트레일러
|
|
암석 드릴링 기계의 무게
|
95KG
|
450KG
|
|
암석 드릴링 기계의 치수
|
890x360x305mm
|
|
