작동 원칙

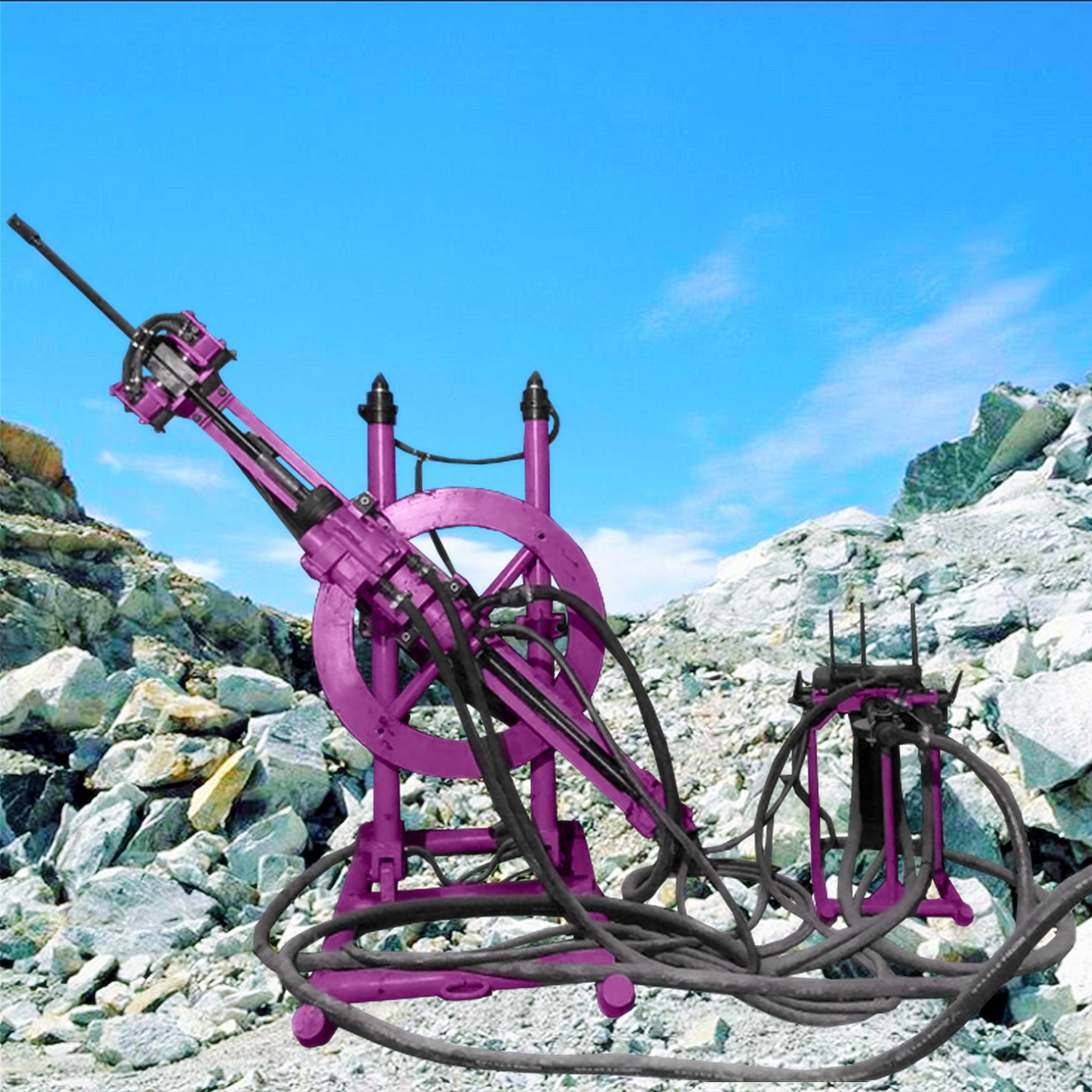

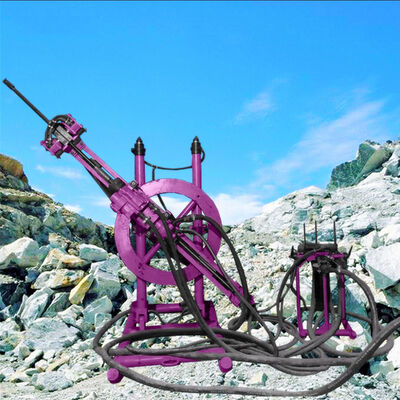

디스크형 드릴 프레임은 작은 구간 광산 도로에서 SR90 타입 철도 가이드 독립적인 수압 회전 바위 드릴의 사용에 적응하도록 설계 및 제조된 보조 장치입니다.그것은 압축 공기에 의해 구동됩니다 도출 중에 바위 드릴의 밀어 넣고 위치 기능을 달성하기 위해압축 공기는 주 흡입 밸브, 오일 안개 윤활제, 다양한 제어 밸브를 통과하고 각 움직이는 부분에 도달하여 바위 굴착 과정의 순환적인 작동을 달성합니다.

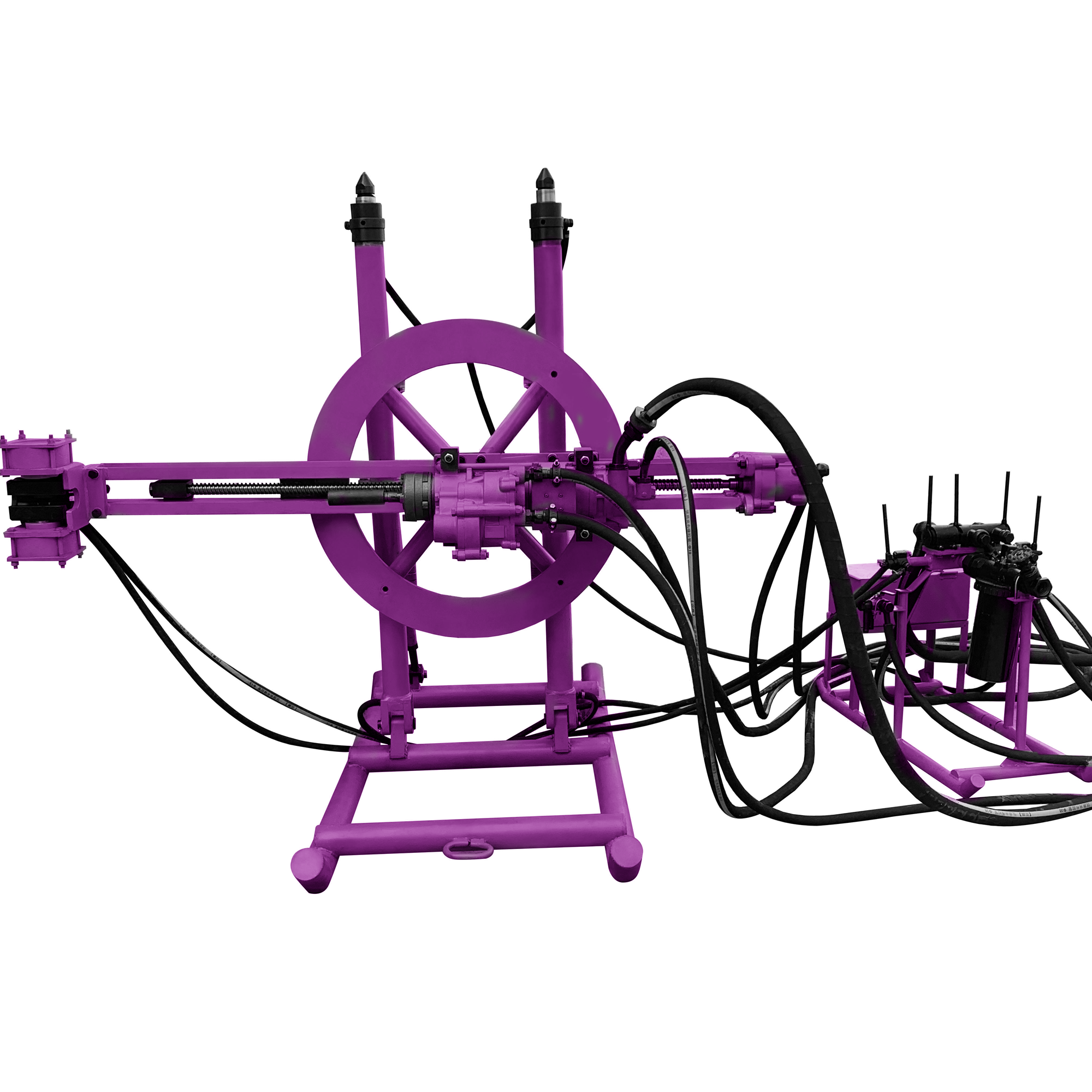

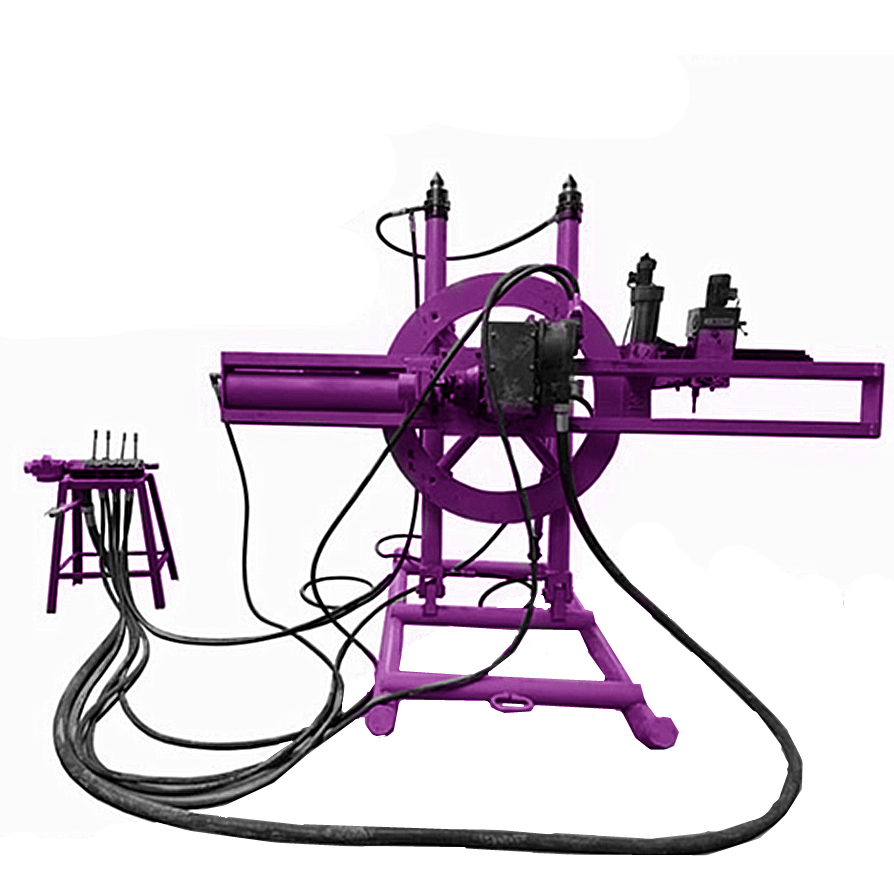

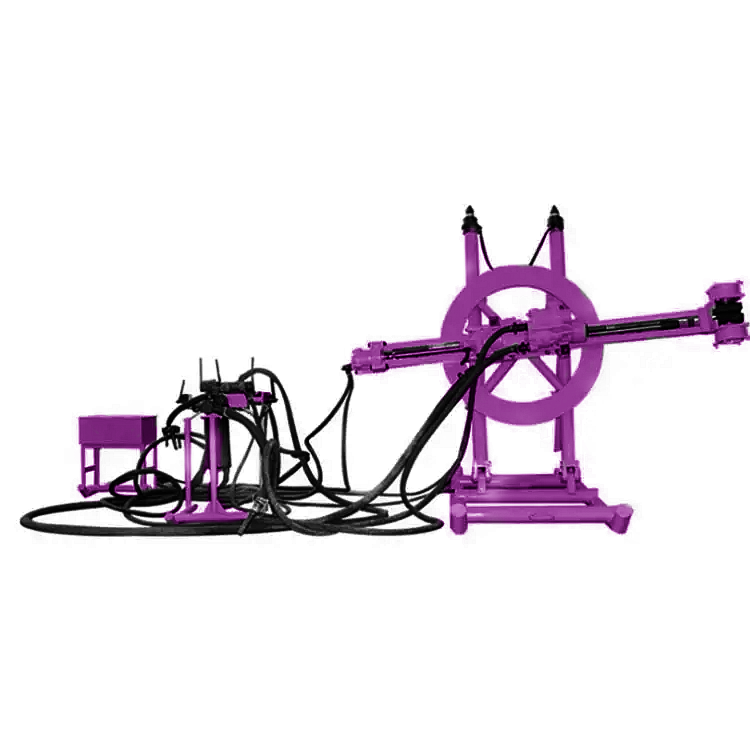

구조적 특성 이 드릴 프레임 은 단순 한 구조 를 가지고 있으며, 해체 하고 운송 하는 것 이 쉬우며, 안전 하고 신뢰성 있는 동작 을 하며, 높은 효율성 을 가지고 있다.전체 굴착 프레임은 세 가지 구성 요소로 구성됩니다: 굴착 프레임 연결 부분, 프로펠러 연결 부분 및 운영 플랫폼 연결 부분. 굴착 프레임 연결 부분은 주로 세 가지 부분으로 구성됩니다.디스크와 바닥 스키드프로펠러 관절은 용접 장치, 안내 레일, 슬라이드 좌석 및 추진 모터로 구성되어 있습니다.콘솔 집합은 제어 밸브와 오일 안개 윤활제와 같은 주요 구성 요소를 포함한다.
굴착 프레임 부품이 작업 지점으로 운반 된 후, 그들은 바닥 굽, 공기 상단, 디스크 및 프로펠러 순서로 조립되어야합니다. 각 부분은 청소하고 깨끗하게 지어야합니다.,기름으로 코팅되어 단단히 꽉 막아야 합니다. 주요 공기 입구와 물 파이프가 제어 콘솔에 연결되기 전에 모래와 진흙을 모두 날려서 깨끗하게 해야 합니다.또한 모래와 진흙 및 다른 더러운 기계 부품의 출입을 방지하기 위해 굴착 프레임의 대응 부분에 연결되기 전에 모든 튜브를 청소 불어야 합니다.
1사용 전에 필요한 모든 준비가 이루어져야 합니다. 도구, 프로트랙터, 조명 도구 및 엔진 오일이 모두 사용 가능하는지 확인하고 충분한 자격을 갖춘 드릴을 준비해야 합니다.
2위치 및 이동: 바위 드릴의 총 구멍의 설계 요구 사항에 따라, 드릴 프레임은 터널의 중앙선과 총 구멍 배열 선에 맞춰져야 합니다.디스크의 평면은 레이아웃 라인에 평행해야합니다· 그렇지 않으면 효과에 영향을 줄 것입니다. 굴착 프레임을 이동하기 전에 바닥은 찌질 표면을 덮기 위해 밖으로 긁어 내거나 밀어 내야합니다.나무판이 판의 매끄러운 부분에 배치 될 수 있습니다., 그리고 그 다음 드릴 프레임은 롤바 또는 견인 린치로 다른 레이아웃 라인에 이동 할 수 있습니다.
제품 설명
|
종류
|
로터리 드릴링 리그
|
|
제품 이름
|
뚫기장
|
|
적용 가능
|
건축 에너지, 광업, 굴착 기구
|
|
|
매개 변수
|
모델 SR90
|
모델 SR150
|
|
구멍 직경
|
50~80mm
|
80~140mm
|
|
최대 구멍 깊이
|
35m
|
180m
|
|
칸크 모델
|
φ38mmx90mm
|
|
|
충격 힘
|
≥225J
|
15000N
|
|
충격 주파수
|
≥34HZ
|
60회속
|
|
굴착 스탠의 출력 토크
|
≥140NM
|
1500~2000NM
|
|
실행 가능한 터널 크기
|
2.2m x 2.2m - 3.0m x 3.0m
|
2.2m x 2.2m - 3.0m x 3.0m
|
|
전체 공기 소비
|
≤225L/s
|
120-350L/s
|
|
굴착 각도
|
0-360도
|
0-360도
|
|
장착
|
아니 (남자 휴대용)
|
두 바퀴 트레일러
|
|
바위 뚫기 기계의 무게
|
95kg
|
450kg
|
|
바위 뚫기 기계의 차원
|
890x360x305mm
|
|
